Ultra-leichte Steifigkeit 3K Carbonfaser-Quadratrohre | Sondergrößen & hohe Festigkeit

Produkt-Beschreibung

Ultra-leichte Steifigkeit 3K Square Carbon Fiber Tubes | Kundenspezifische Größen & Hohe Festigkeit

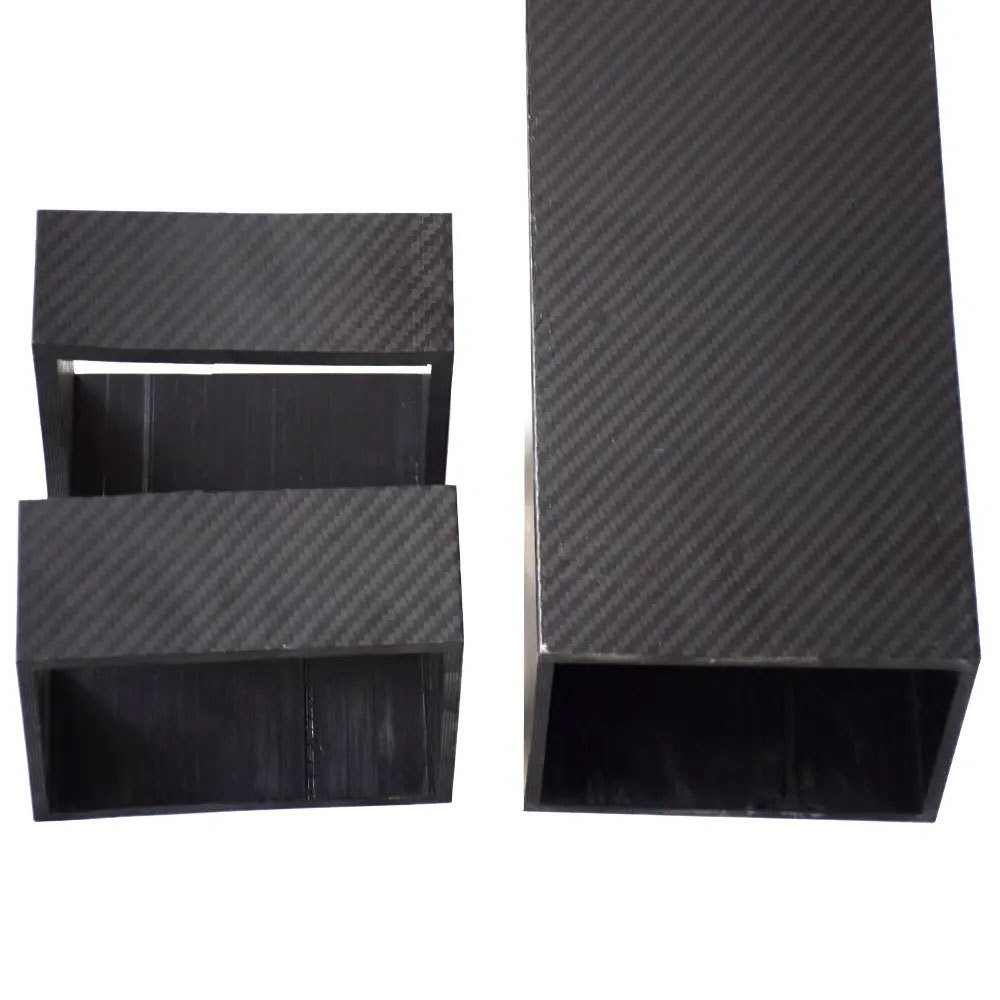

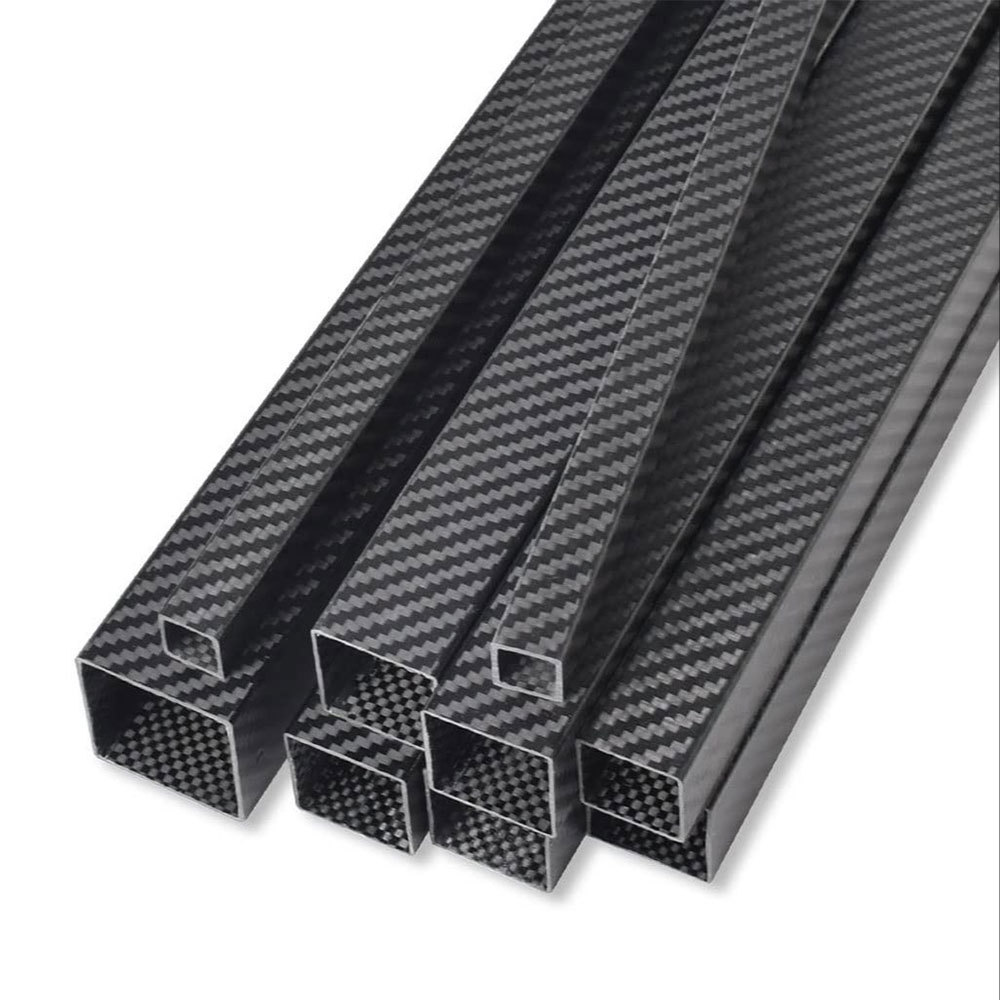

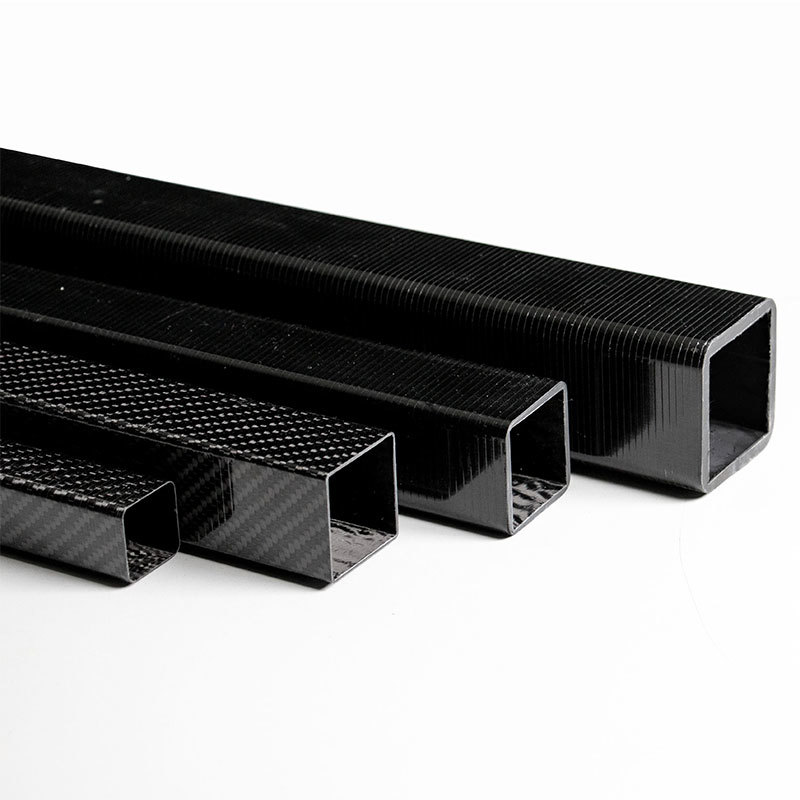

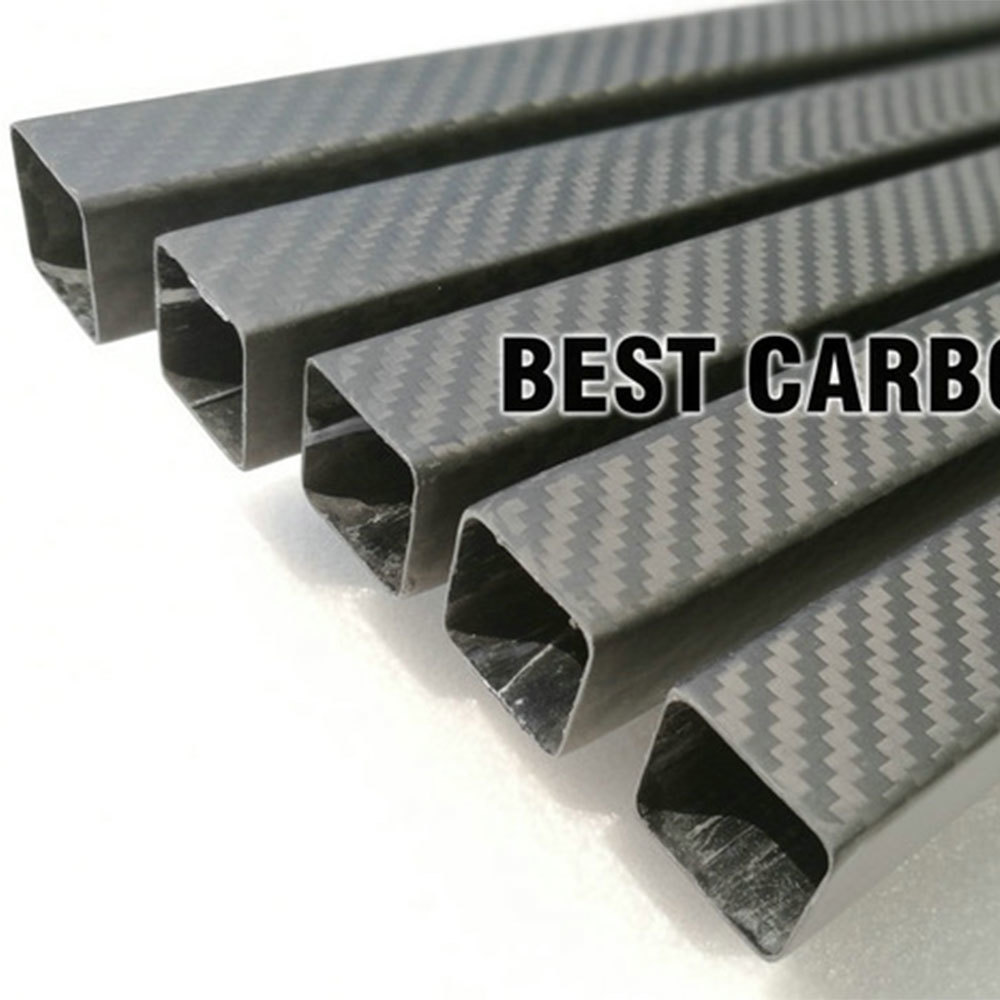

Das quadratische Carbonfaserrohr ist ein hohles Strukturprofil mit einem quadratischen/rechteckigen Querschnitt, das durch Pultrusion oder Formpressen hergestellt wird. Es verwendet kontinuierliche Carbonfasern (T300/T700-Qualität) als Verstärkung und Epoxidharz als Matrix. Im Vergleich zu runden Rohren bietet es eine 40 % höhere Torsionssteifigkeit, eine stabile planare Montage und eine sub-millimetergenaue Maßhaltigkeit – was es ideal für modulare Systeme wie Roboterarme, Drohnenrahmen und optische Plattformen macht.

Unsere hochfesten quadratischen Carbonfaserrohre werden mit unidirektionalem (UD) Carbonfaser-Prepreg hergestellt. Im Gegensatz zu Metallrohren sind Carbonfaserrohre mit Schichten von Fasern in verschiedenen Winkeln konstruiert, um Eigenschaften für eine bestimmte Anwendung zu bieten. Eine Vielzahl von Typen oder Qualitäten von Carbonfaserrohren ist verfügbar, ebenso wie verschiedene Außenmaterialien.

• Quadratische Carbonfaserrohre bieten ultra-leichte Steifigkeit und präzise kundenspezifische Größen für Hochleistungsanwendungen.
• Highlights: ±0,1 mm Toleranz, UV-beständige Oberfläche, korrosionsgeschützte Oberfläche.
• Vorteile: 50 % leichter als Aluminium, 4x höhere Steifigkeit, wartungsfrei.
• Ideal für Strukturrahmen, Roboterarme und Kamerastützen – steigert Festigkeit und Effizienz.

Materialien & Herstellung

Fasersysteme

• Standard: T300 12K unidirektional + 3K Twill-Außenschicht (sichtbares Carbon-Gewebe)
• Hochfest: T700 12K voll unidirektional, 18 % höherer Modul
• Hochmodul: M40J 6K Hybrid-Layup für präzise optische Träger

Harzsysteme

• Standard-Epoxid: Betriebstemperatur -40°C bis 120°C
• Hochtemperatur-Epoxid: T_g 180°C, kurzzeitige Beständigkeit bis 200°C
• Flammhemmendes Epoxid: UL94-V0 für UAV-Batteriefächer/Schienenverkehr

Prozesse

• Hochtemperatur-Pultrusion: Nahtlose Längen von 3–6 m, Geradheit ≤0,2 mm/m
• Vakuum-Formpressen: Maßtoleranz ±0,05 mm
• Sekundäre CNC-Bearbeitung: Fräsen von Schlitzen, Bohren, Gewindeschneiden, Aluminiumeinsätze

Oberflächenveredelungen

• 3K Twill + matte/glänzende UV-Beschichtung
• Mattschwarze PU-Lackierung (nicht reflektierend für Optik)
• Eloxierte Innenwände für Klebeverbindungen
